1.概述

ARB6系列弧光保護裝置集保護、測量、監視、控制、通訊、故障錄波、事件記錄等多種功能于一體，能實時監測弧光信號、保護電流或電壓增量，可快速切除0.4kV~35kV中低壓配電系統的電弧光故障。

ARB6系列弧光保護裝置硬件采用一體化設計（裝置內部集成了電源模塊、CPU模塊、弧光采集模塊、電流電壓采集模塊、開入開出模塊、通訊模塊、人機接口模塊等），可實現直接采集直接控制方式，以節省大量信號處理和設備間信號傳輸及交換的時間，從而更好地滿足弧光保護的快速性、可靠性要求；裝置軟件配以專門的保護算法，抗干擾性能強，可靠性高，保護實現方靈活，能與Acrel-2000電力監控系統配套使用，為電力系統的安全可靠運行提供保障。

ARB6系列弧光保護裝置操作便捷、資源豐富、穩定可靠、維護方便，廣泛應用于電力、水利、交通、工業、礦產、新能源、艦船、建筑樓宇等行業。

2.證書報告

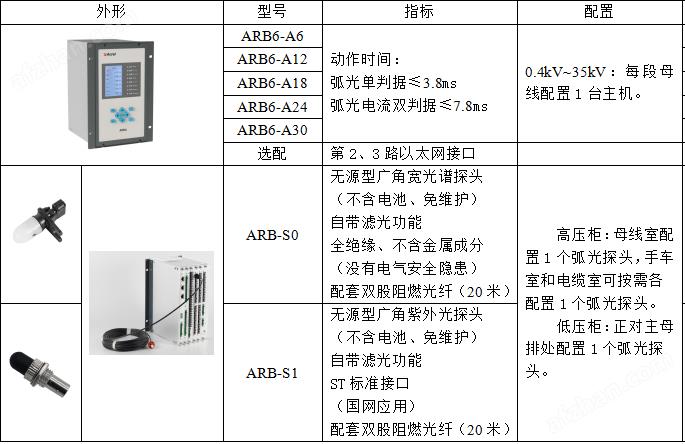

3.產品型號功能

4.安裝尺寸

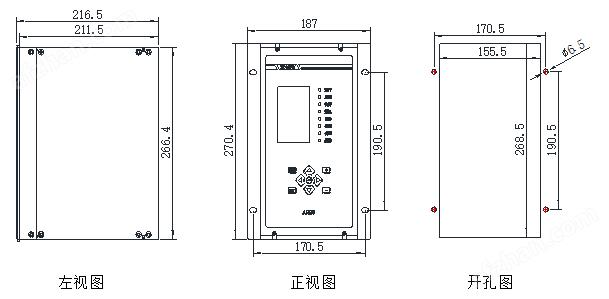

ARB6弧光保護裝置安裝位置和開孔尺寸。

ARB6弧光保護裝置安裝時需考慮開關柜安裝空間，與保護范圍內電源進線回路的TA回路連接、保護跳閘回路連接，原則上采用就近安裝方式，避免TA采集回路、跳閘回路連線過長，一般安裝于主變壓器中、低壓側進線柜或 TV 柜柜門上，建議采用面板開孔安裝。

單位 mm

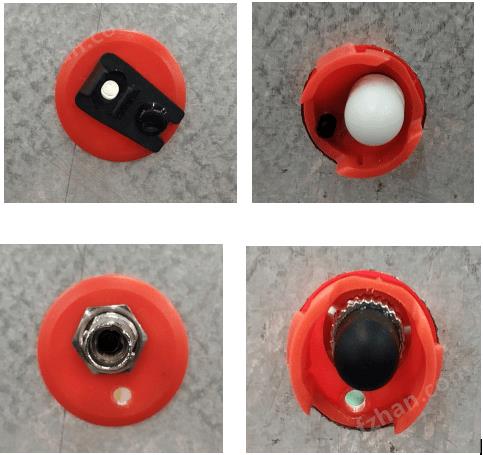

ARB-S弧光探頭固定方式和開孔尺寸

ARB-S弧光探頭固定在卡扣支架上，卡扣支架需要開孔安裝?？壑Ъ艿拈_孔尺寸為20mm（直徑）。
